扭力扳手倍增器的工作原理

文章出處： http://www.xsjkbx.cn/ [作者：http://www.xsjkbx.cn/ 人氣：發表時間：2017-07-13 16:22

扭力扳手倍增器的工作原理

扭力扳手倍增器的工作原理，扭力扳手倍增器是由一圓周或行星齒輪組合在不同組合階層來帶動齒輪旋轉出力，每一階層齒輪扭矩放大倍率因子為 4 ，常規比倍有：1：4 1：16 1：16. 1：16 1：18 1：25 1：28等等。在行星型齒輪系統中，扭矩是經由中心齒輪輸入和輸出。由三個或四個行星齒輪與中心齒輪結合帶動旋轉。

扭力扳手倍增器外殼內得圓周齒輪與環繞內部行星型齒輪接合，但相對與內部行星齒輪旋轉而言，旋轉方向是相反得。反作用力臂可防止與圓周齒輪一體得外殼旋轉，而使行星型齒輪繞中心齒輪旋轉來帶動驅動方頭旋轉，從而輸出扭矩。如果沒有反作用力臂則無法輸出扭矩。

下面再跟大家說幾點扭力扳手倍增器得使用注意事項：

（1）需注意配合得扭力扳手得扭矩值,請勿過載使用。

（2）盡量保持扭力扳手驅動頭、倍增器和被鎖物同軸線對準。

（3）盡量保持反作用力臂與抵擋物可靠得平面接觸。

（4）盡量保持反作用力與反作用力臂成直角。

（5）反作用力點應盡量遠離倍增器，并在安全三角區內。

（6）基于安全考慮，不容許使用雙臂或平衡式反作用力臂。

（7）要取下倍增器，先移去扭力扳手和撥動反回彈裝置，切忌敲打

上海鑄衡科技有限公司是一家致力于為全球工業應用領域提供專業扭矩配套系統解決方案的綜合供應商與生產商。工廠坐落于浙江嘉興，主要生產組裝有扭力扳手、扭矩扳手、扭力扳手測試儀、扭矩扳手倍增器等，有需要的用戶可撥打我司銷售熱線021-60515896進行咨詢。

織夢好，好織夢

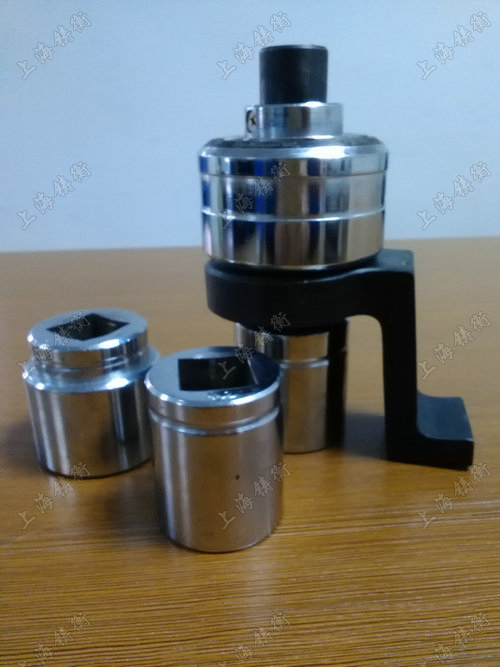

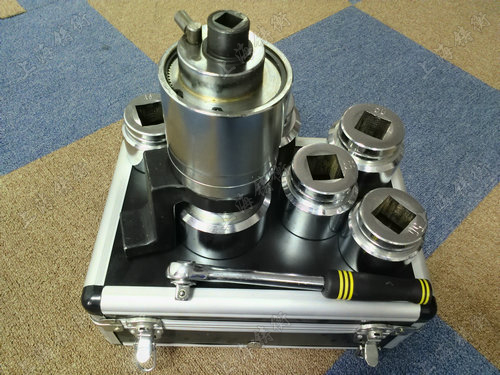

扭力扳手倍增器圖片
